ٹائٹینیم پلیٹ پلاسٹک پروسیسنگ ایک نفیس انجینئرنگ ڈسپلن کی نمائندگی کرتی ہے جو ماد کی غیر معمولی خصوصیات کو غیر مقفل کرنے کے لئے ضروری ہے - اعلی مخصوص طاقت ، بقایا سنکنرن مزاحمت ، اور عمدہ بائیو کمپیٹیبلٹی۔ اس کی صنعتی کاری کے چھ دہائیوں سے زیادہ عرصے سے ، ان تشکیل دینے کی تکنیکوں میں مہارت حاصل کرنا ایرو اسپیس ، سمندری انجینئرنگ ، میڈیکل ایمپلانٹس ، اور پریمیم صارفین کی درخواستوں میں اس کے اختیار کرنے کے لئے اہم رہا ہے۔ یہ مضمون ٹائٹینیم پلیٹ کے لئے بنیادی پلاسٹک ورکنگ عملوں کا منظم تکنیکی تجزیہ فراہم کرتا ہے ، جس میں اہم پیرامیٹرز اور اطلاق - صنعت کے پیشہ ور افراد کی رہنمائی کے لئے مخصوص تحفظات کی تفصیل ہے۔
فاؤنڈیشناصول اور مواد - مخصوص چیلنجز
ٹائٹینیم کے پلاسٹک پروسیسنگ میں بنیادی طور پر کلاسک میٹل ورکنگ تھیوری کے بعد ، اطلاق شدہ قوت کے تحت دھات کی مستقل اخترتی شامل ہے۔ تاہم ، عمل کی اصلاح کو ٹائٹینیم کی منفرد جسمانی اور کیمیائی خصوصیات کے ذریعہ طے کیا جاتا ہے۔
1.1 ٹائٹینیم کا مخصوص میٹالرجیکل سلوک
اعلی اخترتی مزاحمت اور کام کی سختی کی شرح: جبکہ اس کا لچکدار ماڈیولس (~ 110 جی پی اے) اسٹیل کا تقریبا 55 ٪ ہے ، ٹائٹینیم نمایاں طور پر زیادہ محنت کی سختی کی نمائش کرتا ہے ، جس میں زیادہ سے زیادہ تشکیل دینے والی قوتوں اور اسٹریٹجک انٹر - اسٹیج اینیلنگ کا مطالبہ کیا جاتا ہے۔
تنگ پلاسٹک کا درجہ حرارت ونڈو: تجارتی طور پر خالص ٹائٹینیم کے لئے + دوہری - مرحلہ خطہ صرف 100 ڈگری چوڑا ہے ، جو ٹرانسس (88 882 ڈگری) کے قریب ہے۔ TI-6AL-4V (TC4) جیسے مرکب دھاتوں کے لئے ، اس کے ٹرانسس (90 990 ڈگری ± 15 ڈگری) کے قریب درجہ حرارت کا عین مطابق کنٹرول اہم ہے۔
واضح آکسیکرن اور گیس اٹھانے کا رجحان: 600 ڈگری سے اوپر ، ایک سخت ، پیروکار ٹائیو اسکیل کی تیز رفتار تشکیل ہوتی ہے۔ مزید برآں ، ٹائٹینیم آسانی سے بلند درجہ حرارت پر بیچوالا عناصر (H ، O ، N) جذب کرتا ہے ، جس سے امورٹیلمنٹ ہوتا ہے۔ اس کے لئے کنٹرول شدہ ماحول کو حرارتی یا حفاظتی ملعمع کاری کی ضرورت ہے۔

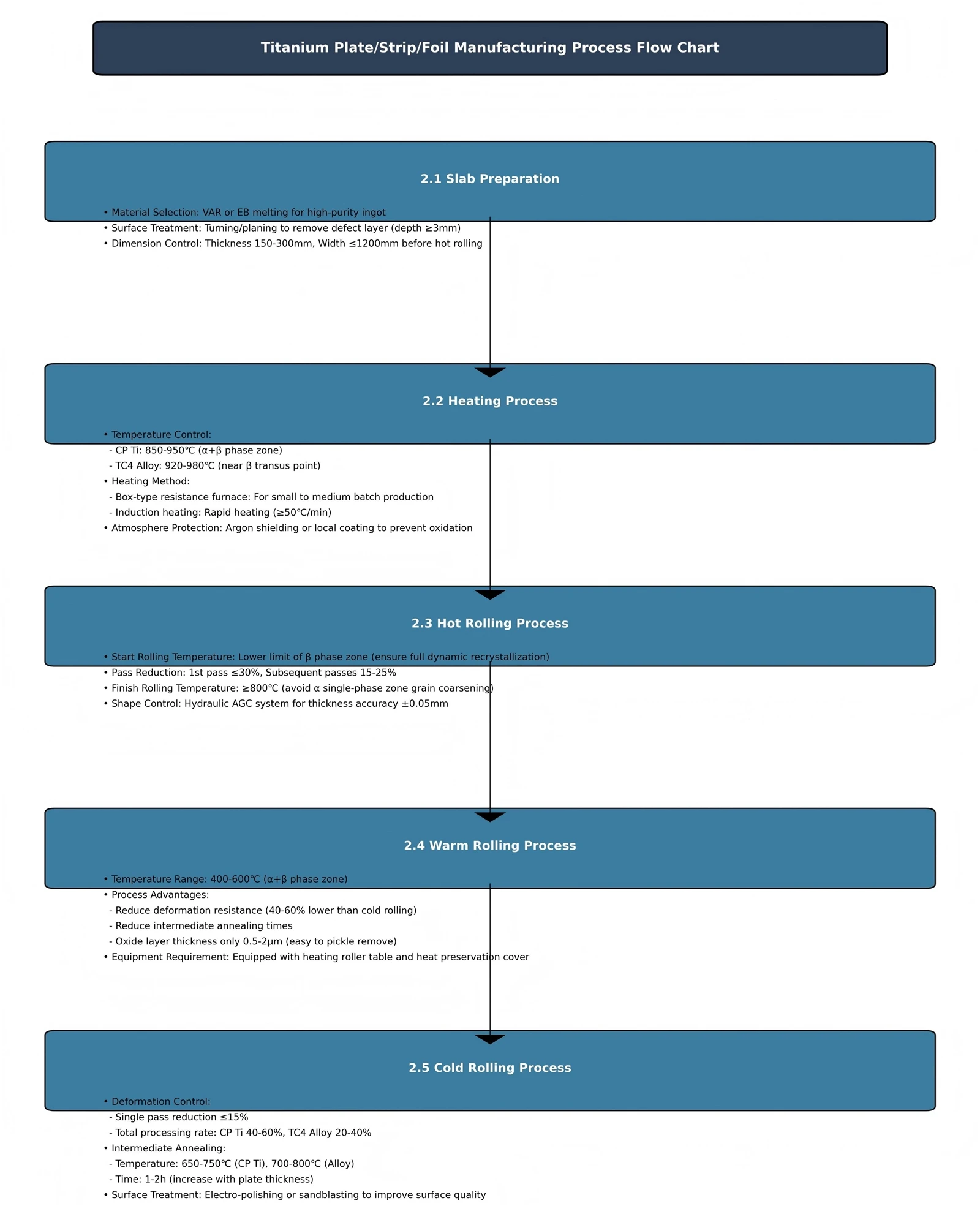

ٹائٹینیم پلیٹ پروسیسنگ روٹ کا تفصیلی خرابی
کلیدی عمل کے پیرامیٹرز کا صحت سے متعلق کنٹرول
کامیاب پروسیسنگ تھرمل اور مکینیکل متغیرات پر قابو پانے پر منحصر ہے۔
3.1 تھرمل حکومت کی اصلاح
- فیز ٹرانسفارمیشن پوائنٹ کنٹرول: میٹالوگرافی (± 5 ڈگری کی درستگی) کے ذریعہ ہر کھوٹ گرمی کے لئے اصل ٹرانسس کا تعین کریں۔
- ہیٹنگ پروفائل: موٹی سلیبس کے ل ste ، یکسانیت کو یقینی بنانے اور تھرمل تناؤ کو کم سے کم کرنے کے ل ste ، قدموں والی حرارتی نظام (جیسے 300 ڈگری /ایچ → 500 ڈگری /ایچ → 800 ڈگری /گھنٹہ) استعمال کریں۔
- کنٹرولڈ کولنگ: پوسٹ - گرم رولنگ ، اناج کی نشوونما کو دبانے کے لئے جبری ہوا یا پانی کی دھند کولنگ (50 ڈگری /سیکنڈ سے زیادہ یا اس کے برابر) کو نافذ کریں۔
3.2 اخترتی کی حکمت عملی
- پاس شیڈول ڈیزائن: ابتدائی پیمانے کو توڑنے کے ل large بڑی کمی (25 ٪ سے زیادہ یا اس کے برابر) ، مستحکم رولنگ کے لئے درمیانے درجے کی کمی (15-20 ٪) ، اور حتمی سائز اور چپٹی کنٹرول کے لئے روشنی میں کمی (10 ٪ سے کم یا اس کے برابر) مختص کریں۔
- کمی کی اہم حد: سرد رولنگ میں ، اناج کی غیر معمولی نشوونما سے بچنے کے لئے کل خرابی کو دوبارہ تشکیل دینے (عام طور پر ~ 15 ٪) کے لئے اہم تناؤ سے نیچے رہنا چاہئے۔
3.3 اعلی درجے کی چکنا اور کولنگ سسٹم
- گرم رولنگ چکنا: رگڑ اور رول پہننے کو کم کرنے کے لئے گریفائٹ - پر مبنی یا اعلی - درجہ حرارت آئل مرکب (5-10 ٪ حراستی) لگائیں۔
- کولڈ رولنگ چکنا: سطح ختم اور تھرمل مینجمنٹ کے لئے مستحکم ، ٹھیک ، ٹھیک - ذرہ املیشن (3-5 ٪ حراستی ، ذرہ سائز 5μm سے کم یا اس کے برابر) کا استعمال کریں۔
- رول درجہ حرارت کا انتظام: مستقل تاج اور پروفائل کو یقینی بناتے ہوئے ، 20 ڈگری سے کم یا اس کے برابر رول سطح کے درجہ حرارت کی تغیر کو برقرار رکھنے کے لئے سیگمنٹڈ رول کولنگ کو ملازمت دیں۔
کوالٹی اشورینس اور میٹرولوجی
4.1 مائکرو اسٹرکچر اور مکینیکل پراپرٹی کنٹرول
- اناج کے سائز کے معیارات: گرم - رولڈ پلیٹ اور ASTM نمبر 8-10 (5-15μm) کے لئے سردی سے چلنے والی شیٹ کے لئے ASTM نمبر 6- 8 (10 -}}}} 30μm)۔ بیچ وار ٹینسائل ٹیسٹنگ (RP0.2 ، RM ، A ٪) نافذ کریں۔
- آلودگی کا خاتمہ: ضرورت سے زیادہ بیس دھات کے حملے کے بغیر آکسائڈ اسکیل کو دور کرنے کے لئے مخلوط - ایسڈ اچار (HF: HNO₃ ≈ 1: 3 تناسب) استعمال کریں۔
4.2 سطح کی سالمیت اور جہتی صحت سے متعلق
- عیب کا پتہ لگانے: ایڈی موجودہ یا الٹراسونک جانچ کو حساسیت کے ساتھ ملازمت کریں جو سطح کی دراڑیں 0.1 ملی میٹر سے زیادہ یا اس کے برابر کی نشاندہی کرنے کے قابل ہے۔
- جہتی رواداری: سخت معیارات پر عمل پیرا: گرم - رولڈ پلیٹ (موٹائی 6 ملی میٹر سے کم یا اس کے برابر): ± 0.15 ملی میٹر ؛ سردی - رولڈ شیٹ (موٹائی 1 ملی میٹر سے کم یا اس کے برابر): ± 0.05 ملی میٹر ؛ فلیٹنس: فی میٹر 3 ملی میٹر سے کم یا اس کے برابر۔
ارتقاء تکنیکی فرنٹیئرز
صنعت زیادہ موثر ، عین مطابق ، اور پائیدار پیداوار کے طریق کار کی طرف بڑھ رہی ہے:
- قریب - نیٹ - شکل تشکیل: اس کے بعد کی مشینی کو کم سے کم کرنے کے لئے مقامی انیلنگ کے ساتھ صحت سے متعلق رولنگ کو مربوط کرنا۔
- اسٹریم لائن پروسیسنگ روٹس: متعدد اسٹینڈ لون اینیلنگ سائیکلوں کو ختم کرنے کے لئے مسلسل گرم - سے - سرد رولنگ لائنوں کی ترقی کرنا۔
- انٹیلیجنٹ پروسیس کنٹرول: ڈیجیٹل جڑواں نقالی اور AI - کو حقیقی - ٹائم پیرامیٹر کی اصلاح اور پیش گوئی کرنے والے معیار کے تجزیات کے لئے کارفرما ماڈل کا فائدہ اٹھانا۔
- گرین مینوفیکچرنگ انیشی ایٹو: فلورائڈ - مفت اچار والی کیمسٹریوں کی تحقیق کرنا اور قریب - خشک یا اکو - ماحولیاتی نقش کو کم کرنے کے لئے دوستانہ چکنا کرنے والے نظام۔
ٹائٹینیم پلیٹ کا پلاسٹک پروسیسنگ میٹالرجی ، میکانکس ، اور تھرمل انجینئرنگ کا ایک پیچیدہ باہمی مداخلت ہے۔ مائکرو اسٹرکچر ، خصوصیات اور تشکیل پزیر کے مابین زیادہ سے زیادہ توازن کو حاصل کرنا درجہ حرارت ، تناؤ اور تناؤ کی شرح پر سخت کنٹرول کا مطالبہ کرتا ہے۔ جیسے جیسے تنقیدی شعبوں سے مطالبہ بڑھتا جارہا ہے ، پروسیسنگ ٹکنالوجی میں مستقل جدت {{2} digital ڈیجیٹلائزیشن اور پائیداری کے اہداف کے ذریعہ کارفرما ہے {{3} tit ٹائٹینیم پلیٹ کی کارکردگی کی حدود اور ایپلی کیشنز کو بڑھانے کے لئے بنیادی رہے گا۔
